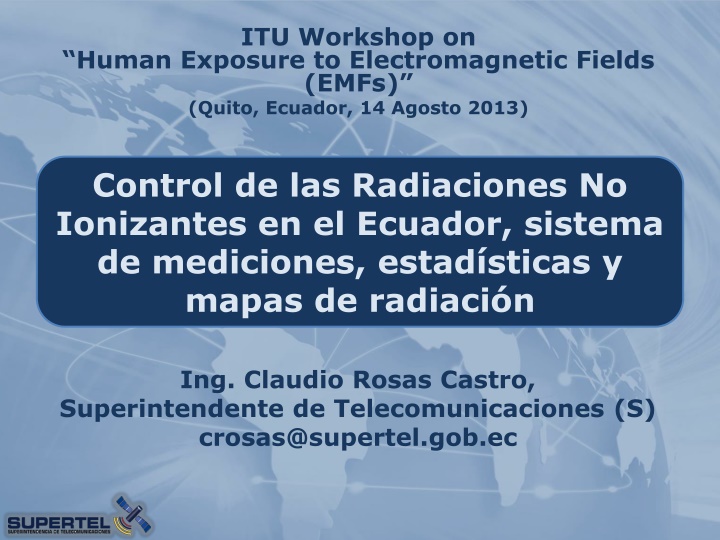

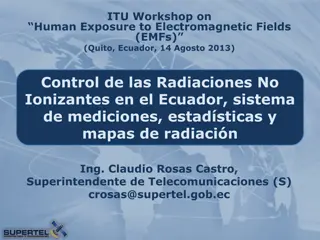

1. ITU Workshop on Human Exposure to Electromagnetic Fields (EMFs) (Quito, Ecuador, 14 Agosto 2013) Control de las Radiaciones No Ionizantes en el Ecuador, sistema de mediciones, estad sticas y mapas de radiaci n Ing. Claudio Rosas Castro, Superintendente de Telecomunicaciones (S) crosas@supertel.gob.ec

2. Normativa en el Ecuador Comisi n Internacional sobre la protecci n contra radiaciones no ionizantes L mites de referencia ICNIRP Recomendaci n UIT-T K.52 Orientaci n sobre el cumplimiento de los l mites de exposici n de las personas a los campos electromagn ticos Resoluci n 01-01- CONATEL-2005 Reglamento de Protecci n de Emisiones de Radiaci n no Ionizante generadas por uso de frecuencias del espectro radioel ctrico

3. Lmites mximos de exposicin Densidad de potencia de onda plana equivalente S 4,25 W/m2 9,5 W/m2 Intensidad de campo el ctrico E 28 V/m 41 V/m Frecuencia 850 MHz 1900 MHz

4. Proceso de mediciones de RNI Toma de mediciones mediante equipos especializados Desplazamiento hacia la radiobase Solicitud de medici n 4. Procesamiento y 5. Registro en la base 6. Respuesta al 7. Informaci n a la - Operadoras m viles - Ciudadan a - Control de rutina 2. Desplazamiento hacia 3. Toma de mediciones generaci n de informe de datos solicitante ciudadan a Registro en la base de datos 1. Solicitud de medici n la radiobase mediante equipos especializados Procesamiento y generaci n de informe Respuesta al solicitante Informaci n a la ciudadan a - Mapas de RNI - Consulta web de niveles de RNI por ciudades y sectores - Operadoras m viles - Ciudadan a - Control de rutina - Mapas de RNI - Consulta web de niveles de RNI por ciudades y sectores

5. Mtodos de medicin Manual Autom tica

6. SAMRNI: Diagrama de bloques SISTEMA DE GESTI N DE INFORMACI N INFORME T CNICO SISTEMA DE ADQUISICI N DE DATOS ARCHIVO MEDIADOR SISTEMA DE INFORMACI N GEOGR FICA DE RNI MAPA DE RADIACI N

7. SAMRNI: Funcionalidades Mediciones de intensidad de campo el ctrico y densidad de potencia Gesti n de informaci n Generaci n de informes t cnicos Mapas de radiaci n por provincia, ciudad y fecha Muestras cada 5 segundos Datos georeferenciados

8. SAMRNI: Mtodos de medicin Mediciones continuas Mediciones est ticas Rutas continuas Muestras cada 5 segundos C lculo de 12 puntos 6 minutos en cada punto C lculo de m ximos promedios

9. SAMRNI: Implementacin de mdulo de adquisici n de datos Herramientas Utilizadas

10. SAMRNI: Generacin de mapas de RNI Guayas

11. SAMRNI: Generacin de mapas de RNI El Oro

12. SAMRNI: Acceso web - Ciudadana

13. Sistema de monitoreo continuo de radiofrecuencia Sondas aut nomas y configurables v a p gina web Informaci n transmitida a trav s de la red celular 24/7 Informaci n publicada en p gina web de la SUPERTEL Bandas de frecuencia: 100 kHz a 8 GHz Cumple con la Recomendaci n UIT-T K.83

14. Sistema de monitoreo continuo de radiofrecuencia Valores m ximos medidos 14 13.32 Intensidad de campo el ctrico (V/m) 12 10 8 7.28 6.6 6 3.9 L MITE PERMITIDO ICNIRP 1900 - 41 V/m 850 28 V/m 3.51 4 3.08 2.452.94 2.262.76 2.32 1.63 1.391.11.02 2 0.64 0 PROMEDIO DE LOS M XIMOS MEDIDOS 3,51 V/m

15. Sistema de monitoreo continuo de radiofrecuencia Colegio San Jos de La Salle, Guayaquil

16. Pgina web de acceso al pblico: http://suptel-rni.supertel.gob.ec/gmap/ecuador.html Colegio San Jos de La Salle, Guayaquil

17. Estadsticas

18. ALMACEN DE DATOS - IRC N mero de radiobases medidas N mero de radiobases medidas por a o 3000 RADIO BASES MEDIDAS ACUMULADO 2753 2616 N mero de radiobases medidas 2500 2000 1579 1579 1272 1500 A os anteriores En el a o 2616 86 1000 1272 1186 500 86 11 1037 11 11 75 307 0 137 2008 2009 2010 2011 2012 2013 A o

19. Nmero de radiobases medidas N mero de radiobases medidas por a o y por operadora 900 N mero de radiobases medidas 847 800 744 700 600 500 377 CONECEL S.A. OTECEL S.A. CNT E.P. 400 300 200 156 110 141 55 100 59 2 7 1 15 101 3 41 48 0 34 1 2008 2009 2010 2011 2012 2013 A o

20. Valores mximos medidos N mero de radiobases medidas: 878 Valor m nimo medido: 0,00029 mV/m CONECEL S.A. Valor m ximo medido: 19,84 V/m Valor l mite permitido: 28 V/m (850 MHz) 30 Intensidad de campo el ctrico 25 20 (V/m) 15 10 5 0 Radiobases medidas Valor m ximo medido Valor l mite permitido

21. Valores mximos medidos N mero de radiobases medidas: 313 Valor m nimo medido: 0,032 mV/m OTECEL S.A. Valor m ximo medido: 12,80 V/m Valor l mite permitido: 28 V/m (850 MHz) 30 Intensidad de campo el ctrico 25 20 (V/m) 15 10 5 0 Radiobases medidas Valor m ximo medido Valor l mite permitido

22. Valores mximos medidos N mero de radiobases medidas: 51 Valor m nimo medido: 0,087 V/m CNT E.P. Valor m ximo medido: 7,53 V/m Valor l mite permitido: 28 V/m (850 MHz) 30 Intensidad de campo el ctrico 25 20 (V/m) 15 10 5 0 Radiobases medidas Valor m ximo medido Valor l mite permitido

23. Laboratorio SUPERTEL + SAR

24. Laboratorio SUPERTEL + SAR Equipos de telefon a m vil y otros dispositivos port tiles Campos el ctricos y magn ticos que inciden sobre la superficie del cuerpo humano Organizaci n Mundial de la Salud Niveles y tiempos m ximos de exposici n ante se ales radioel ctricas Constructores de terminales y dispositivos port tiles de comunicaciones Cumplimiento con recomendaciones internacionales para proteger la salud de los usuarios

25. Laboratorio SUPERTEL + SAR ICNIRP (Divisi n de Salud Ambiental) L mites para exposici n Reportes de OMS Investigaciones de campo Laboratorio de mediciones Evaluaci n de SAR SUPERTEL El incremento de temperatura es el indicativo externo de la presencia de campos el ctricos y magn ticos.

26. Laboratorio SUPERTEL + SAR C mara de Faraday 4x4x3 metros Ethernet OpenSAR SOFTWARE E5071C VNA VSG N5182A GPIB Bus / LAN PRC - G.811 (10-11) GPS RUBIDIO 10 MHz + NTP SERVER Equipos de la fase 1 Milivolt metro Con scan Simulador de Red 2G 4G Power Meter

27. Laboratorio SUPERTEL + SAR El laboratorio para mediciones de SAR de la SUPERTEL trabaja en el rango de 30 MHz a hasta 6 GHz

28. REFLEXIONES Mediciones muy por debajo de la norma. La difusi n de los resultados reduce los conflictos. Mediciones instant neas comparables con mediciones durante 6 minutos.

29. REFLEXIONES Continuar con la difusi n de la ciudadan a. Evaluar los resultados de las mediciones instant neas. Acordar a nivel internacional cambiar el t rmino Radiaciones No Ionizantes, por otro que sea m s entendible ciudadan a. por la

30. GRACIAS Trabajamos por el desarrollo de las telecomunicaciones del Ecuador
